Horse Optical Co.、Ltdは、精密光学で使用するのに適したさまざまなビームスプリッターを製造しています。

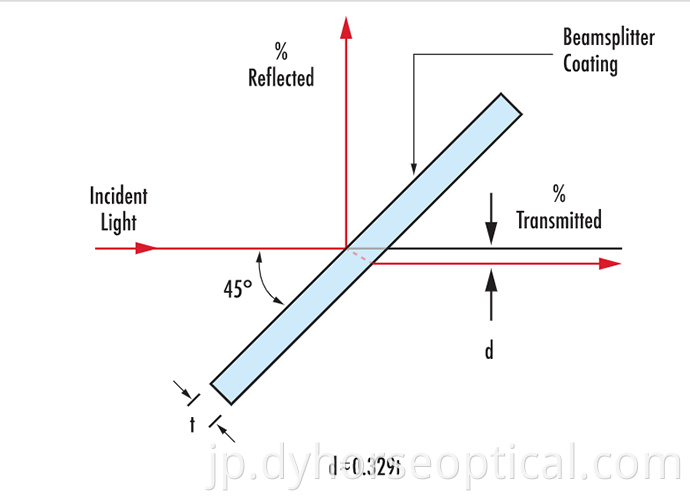

Beamplitterプレート
プレートビームスプリッターは、薄いウィンドウで構成されています。使用すると、2つの部分ビームは異なる光パスを移動します。そして、光学パスは、プレートの厚さと入射角で決定されます。 BeamSplitterプレートは、高出力レーザーで使用できます。 Beamsplitterプレートを使用する場合、2つの部分ビームが異なる光パスを移動することに留意することが重要です。光学経路は、入射角とプレートの厚さに依存します。
|
ATTRIBUTE |
SPECIFICATIONS |
|
MATERIAL |
N-BK7 or Specified |
|
DIAMETER TOLERANCE |
+0.1, -0.1mm |
|
THICKNESS |
+0.1, -0.1mm |
|
PARALLELISM |
< 3 arc minutes |
|
CLEAR APERTURE |
>90% |
|
FLATNESS |
λ/4 @ 632.8nm |
|
SURFACE QUALITY |
40/20 scratch and dig |
|
T/R |
T=(Ts+Tp)/2, R=(Rs+Rp)/2 |
|
BEVEL |
< 0.2 mm x 45° |
|
COATING |
Beamsplitter coating on one surface and AR coating on the other |
|
ATTRIBUTE |
SPECIFICATIONS |
|
MATERIAL |
N-BK7 or Specified |
|
DIAMETER TOLERANCE |
+0.1, -0.1mm |
|
FLATNESS |
Per 25.4mm λ/4 @ 632.8nm |
|
CLEAR APERTURE |
>90% |
|
SURFACE QUALITY |
40/20 scratch and dig |
|
BEAM DEVIATION |
<3 arc minutes |
|
T/R |
T=(Ts+Tp)/2, R=(Rs+Rp)/2 ±5% @ λ |
|
COATING |
BS coating on hypotenuse surface, and with AR coating on outside surfaces |

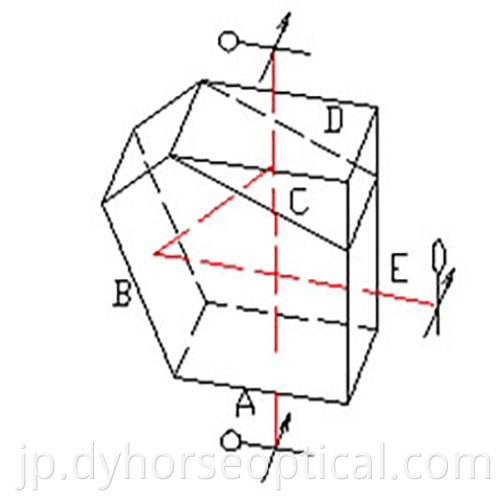

Beamsplitter Penta Prismは、ペンタプリズムとくさびで構成されています。ビームスプリッターとして使用できます。これは、垂直レベルの調査、アライメント、範囲の発見、光学ツールでよく使用されます。
|
|
|
|
|
+0.1, -0.1mm |
|
ANGLE DEVIATION |
+/-10" |
|
FLATNESS |
λ/4 @ 632.8nm |
|
SURFACE QUALITY |
60/40 scratch and dig |
|
COATING |
With AR coating on outside surfaces Beam splitter coating on cementing surface Silver coating plus black paint on reflective surfaces |
偏光ビームスプリッターキューブは、ランダムに偏光ビームを2つの直交偏光偏光成分に分割します。S偏光光は90°角で反射され、p偏光が伝達されます。各ビームスプリッターは、プリズムの1つのhypotenuseでの誘電体コーティングと一緒にセメント化された精度の高い耐性の直角プリズムのペアで構成されています。最大の透過効率を生成するために、ビームスプリッターの各面に多層反射式コーティングが適用されています。
|
ATTRIBUTE |
SPECIFICATIONS |
|
MATERIAL |
N-BK7 or Specified |
|
DIAMETER TOLERANCE |
+0.1, -0.1mm |
|
FLATNESS |
Per 25.4mm λ/4 @ 632.8nm |
|
CLEAR APERTURE |
>90% |
|
SURFACE QUALITY |
40/20 scratch and dig |
|
BEAM DEVIATION |
<3 arc minutes |
|
TRANSMISSION |
Tp > 95% |
|
REFLECTION |
Rs > 99.5% |
|
EXTINCTION RATIO |
1000:1 or better |
|
COATING |
PBS coating on hypotenuse surface, and with AR coating on outside surfaces |
非極性化ビームスプリッターキューブは、プリズムの1つのhypotenuseで金属誘電体コーティングと一緒に固まった精密な高許容直角プリズムで構成されています。金属誘電体コーティングの低偏光依存性により、sおよびp偏光状態の伝達と反射は互いの5％以内になります。これは、それらが入射ビームの偏光状態を変えないことを意味します。
|
ATTRIBUTE |
SPECIFICATIONS |
|
MATERIAL |
N-BK7 |
|
DIAMETER TOLERANCE |
+0.1, -0.1mm |
|
BEAM DEVIATION |
+/- 3 minutes |
|
CLEAR APERTURE |
>90% |
|
FLATNESS |
λ/4 @ 632.8nm |
|
SURFACE FIGURE: IRREGULARITY(N) |
<0.5 fringe |
|
SURFACE QUALITY |
60/40 scratch and dig |
|
BEVEL |
< 0.3 mm x 45° |
|
COATING |
Non-polarization beamsplitter coating on hypotenuse surface, and AR coating on outside surfaces. |
|
EXTINCTION RATIO |
46/46 +/-5%, │Ts - Tp│< 5%, │Rs - Rp│< 5% |
