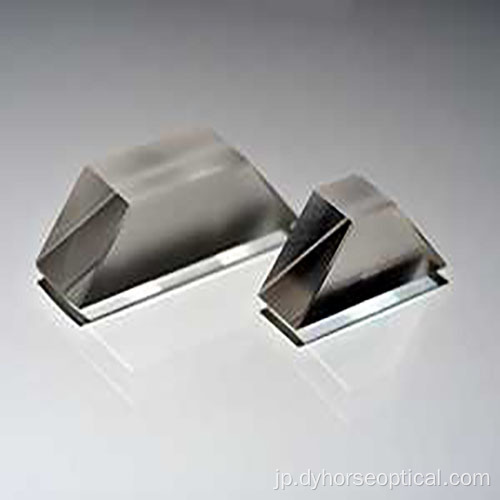

高精度の鳩のプリズム

Name: 品質検査
Uploaded: 2023-09-19T01:00:56+08:00
Description: 品質検査

$0.1-10 /Piece/Pieces

お支払い方法の種類:	L/C,T/T,D/P,D/A,Paypal
インコタームズ:	FOB,CFR,CIF,EXW,FAS,FCA,CPT,CIP,DEQ,DDP,DDU,DAF,DES,Express Delivery
最小注文数:	1 Piece/Pieces
輸送方法:	Ocean,Land,Air,Express

今連絡する

製品の説明

製品の属性

梱包と配送

製品の説明

製品の属性

ブランド: 馬

保証期間: 3年

認証: CSA, pcoc, リーチ, IECEE, scoc, UL

カスタマイズをサポート: OEM, ODM

原産地: 中国

表面品質: 60/40, 80/50, 40/20, 20/10, 10/5

梱包と配送

販売単位	:	Piece/Pieces
パッケージ型式	:	プラスチックボックス

The file is encrypted. Please fill in the following information to continue accessing it

品質検査



製品の説明

鳩のプリズムは、画像を反転するために使用される一種の反射プリズムです。鳩のプリズムは、切り捨てられた右角のプリズムから形作られています。鳩のプリズムは、その発明者であるハインリッヒ・ウィルヘルム・ダブにちなんで名付けられました。

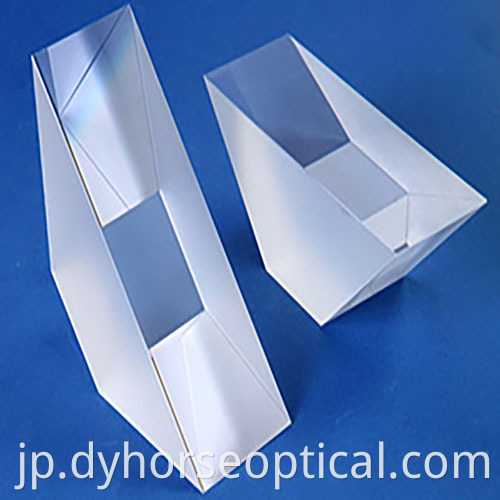

Dove Prism4

縦軸に平行に移動する光のビームは、プリズムの傾斜した面の1つに入ると、最も長い（底）顔の内側から完全な内部反射を受け、反対側の傾斜面から出現します。プリズムを通過する画像はひっくり返され（ミラーリングされています）、1つの反射のみが発生するため、画像も反転しますが、横方向に転置されません。不足した鳩のプリズムは、プリズムを調べて回転すると、異常で非常に興味深い特徴があります。縦軸である画像は、プリズムが回転する角度の2倍の角度を回転させます。

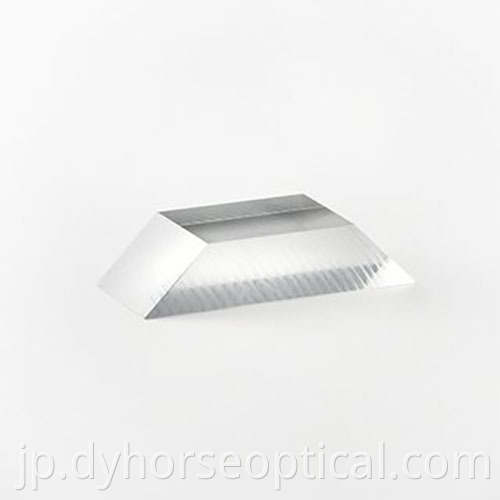

Dove Prism3

入り口と出口の表面での屈折は、収束光で使用すると、実質的な画像乱視をもたらします。したがって、鳩のプリズムは、無限に現れる画像にほぼ排他的に使用されます。鳩のプリズムの平らなハイポテン腫表面が屋根の形にカットされている場合、結果はアミチの屋根プリズムになります。
Dove Prism2

回転

平面の1つの軸の反射は、他の2つの軸の反射と回転と常に相当します（ソースと画像の間の角度は、プリズムのソースと反射軸の間の2倍の角度です）。したがって、鳩のプリズムを使用して、干渉、天文学、パターン認識などの分野にアプリケーションを備えたビーム回転子を作成できます。

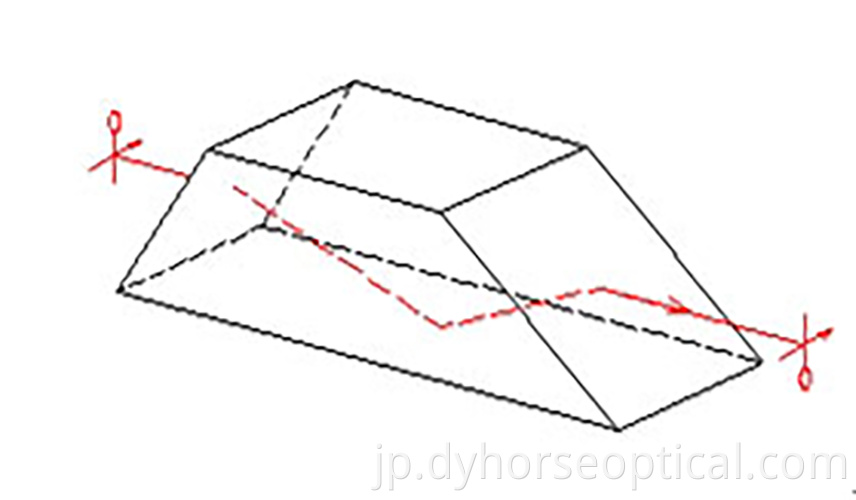

Dove Prism1

ATTRIBUTE

SPECIFICATIONS

MATERIAL

N-BK7 or specified

DIAMETER TOLERANCE

+0.1, -0.1mm

ANGLE TOLERANCE

45 deg +/- 5 arc minutes

FLATNESS

λ/2@ 632.8nm

CLEAR APERTURE

>90%

SURFACE QUALITY

40/20 scratch and dig

BEVEL

< 0.2 mm x 45°

COATING

With or without AR coating on outside surfaces

ホット製品

亜鉛セレニド赤外線非球面レンズ

今連絡する

高品質のクォーツピラミッドプリズム

今連絡する

フッ化物カルシウムピラミッド光レンズ

今連絡する

高品質の屋根プリズム

今連絡する

フッ化物カルシウムCAF2バイコンベックス球状レンズ

今連絡する

高品質の非球面レンズ

今連絡する

高品質の分散プリズム

今連絡する

UV直角オプティカプリズム

今連絡する

高品質の二重凹面レンズ

今連絡する

可変倍率通信中心レンズ

今連絡する

ホーム > 製品情報> 光学プリズム> 高精度の鳩のプリズム

私たちを苦しめます

Mr. Terry

伝言を残す

今連絡する

ATTRIBUTE	SPECIFICATIONS
MATERIAL	N-BK7 or specified
DIAMETER TOLERANCE	+0.1, -0.1mm
ANGLE TOLERANCE	45 deg +/- 5 arc minutes
FLATNESS	λ/2@ 632.8nm
CLEAR APERTURE	>90%
SURFACE QUALITY	40/20 scratch and dig
BEVEL	< 0.2 mm x 45°
COATING	With or without AR coating on outside surfaces

高精度の鳩のプリズム

ATTRIBUTE SPECIFICATIONS MATERIAL N-BK7 or specified DIAMETER TOLERANCE +0.1, -0.1mm ANGLE TOLERANCE 45 deg +/- 5 arc minutes FLATNESS λ/2@ 632.8nm CLEAR APERTURE >90% SURFACE QUALITY 40/20 scratch and dig BEVEL < 0.2 mm x 45° COATING With or without AR coating on outside surfaces
