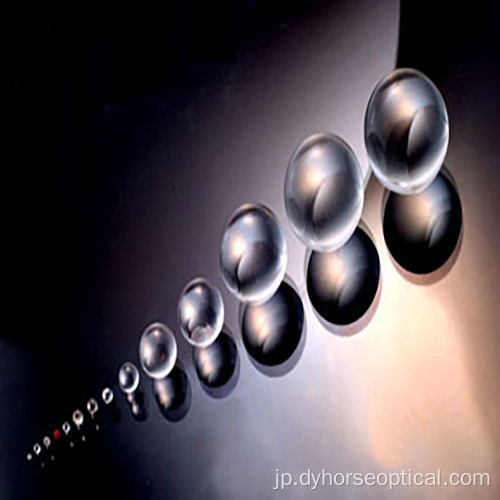

光学ガラスボールレンズ

Name: 品質検査
Uploaded: 2023-09-19T01:00:56+08:00
Description: 品質検査

$0.1-10 /Piece/Pieces

お支払い方法の種類:	L/C,T/T,D/P,D/A,Paypal
インコタームズ:	FOB,CFR,CIF,EXW,FAS
最小注文数:	1 Piece/Pieces
輸送方法:	Ocean,Land,Air,Express

Material:

Glass

今連絡する

製品の説明

製品の属性

梱包と配送

製品の説明

製品の属性

ブランド: 馬

保証期間: 3年

認証: CSA, pcoc, リーチ, IECEE, scoc, UL, EPA, GS

カスタマイズをサポート: OEM, ODM

原産地: 中国

使用する: オプティカル

形状: 玉

梱包と配送

販売単位	:	Piece/Pieces
パッケージ型式	:	プラスチックボックス

The file is encrypted. Please fill in the following information to continue accessing it

品質検査



製品の説明

ボールレンズは、通常はソリッドガラス（融合シリカ）または別の光学材料で作られた非常に透明な球形ボールで構成されています。ほとんどのボールレンズは、数ミリメートルまたは1ミリメートル未満の小さな直径で作られています。光学物理学は、これらのレンズが同等に、平行平面によって分離された2つのプラノコンベックスレンズであることを認識することで理解できます。

ボールレンズは、一般に、ファイバーカップリングアプリケーションの信号品質を改善するため、または内視鏡検査またはバーコードスキャンアプリケーションで使用するために使用されます。私たちのボールレンズは、ボールレンズから光ファイバまでの距離を最小限に抑えるために、短い背面焦点距離を備えています。

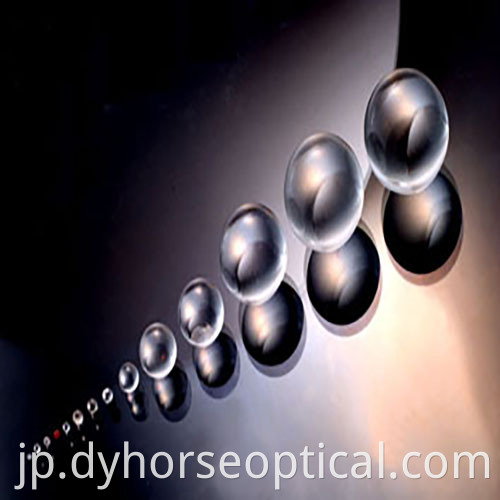

Ball Lens1 Jpg

ボールレンズは、光ファイバーのビームコリメーターとしても使用され、エミッター、検出器、および繊維間の信号結合を改善するためにも使用されます。カップリング効率が高く、簡単に調整できます。単一のボールレンズを使用してレーザービームを光ファイバに結合し、2つのボールレンズを使用して2つの光ファイバーを結合します。
その他のアプリケーションには、内視鏡検査または光学センサー用の対物レンズ、およびバーコードスキャンに使用されるミニチュア光学系が含まれます。

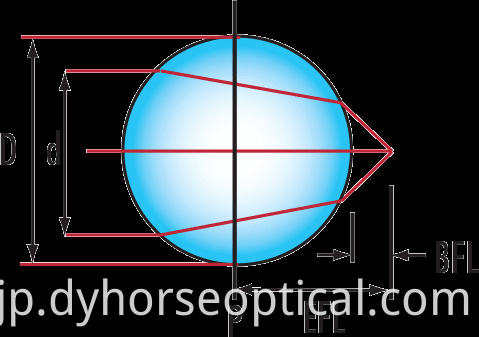

球状異常はすべてのボールレンズに固有のものですが、光の伝播がレンズの断面のごく一部に限定されない場合、問題になります。ボールレンズの直径の比と入力源の直径はD/Dとして示され、この数が増加すると、レンズの背面焦点距離のフォーカススポットサイズも増加します。

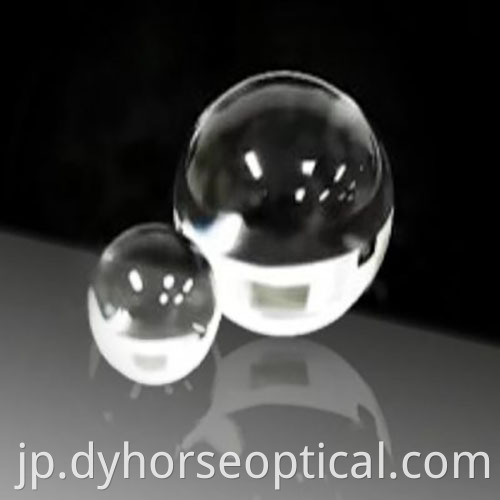

Ball Lens3 Jpg

1）私たちの工場が正常に生産するボールレンズは、特別な要件に従って製造することもできます。
*直径：0.50mm-150mm
*直径の耐性：+/- 0.001mm-0.003mm
*球面：0.001
*表面Qaulity：80/50-20/10

2）光ファイバーカップリング用のボールレンズの選択
*レーザー繊維カップリングの場合、ボールレンズの数値開口は、繊維の数値開口部以下でなければなりません。球状レンズは、レーザーから繊維に結合光を伝達するために、繊維の前の背面焦点距離の距離を配置できます。
a。たとえば、0.22の数値開口を持つ光ファイバーを使用している場合、0.22数の数値開口部のボールレンズが必要になります。
b。 2つの光ファイバーをつなぎたい場合は、2つの同一のボールレンズを使用する必要があります。これらは繊維間に順番に配置でき、各レンズは繊維に最も近い繊維から背面焦点距離です。

3）ボールレンズに使用される材料
*ボールレンズで使用される最も一般的な材料は、K9ガラス、UVグレードの融合シリカ、サファイア、SF11、ルビー、BK7などです。
a。 UVグレードの融合シリカは、UV、VIS、およびNIRアプリケーションに使用でき、熱膨張係数が低い安定した基質です。
b。 Boro-Crown GlassであるBK7は、約1.51の屈折率を持ち、可視光によく使用されます；
c。 Sapphire Glassにはコストプレミアムがありますが、光学送信もより良いものになります。 UVおよびIRアプリケーションに適しています。
ball lens2
